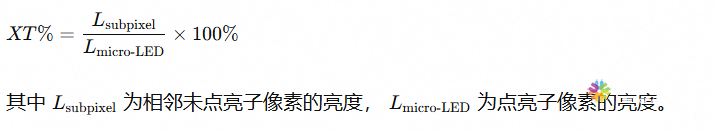

在色转换型Micro-LED全彩显示中，光学串扰（optical crosstalk）被定义为：一个子像素发出的光（包括激发光和转换后的发射光）非预期地进入相邻子像素区域，导致该相邻子像素产生非期望的光输出。其量化指标为：
对于KSF色转换体系，串扰表现为两种形式：
蓝光激发串扰（primary crosstalk）：蓝色Micro-LED发出的450–460 nm蓝光横向扩散至相邻红色子像素的KSF层，激发KSF产生非期望的红光输出，或穿透至蓝色子像素区域造成蓝光泄漏。
红光发射串扰（secondary crosstalk）：KSF转换后的630 nm红光在薄膜内各向同性发射，经全内反射和多次散射后横向传播至相邻子像素。
相较于量子点（QD）色转换体系，KSF在串扰问题上具有独特的物理特征：
| 特征 | KSF荧光粉 | 量子点（QD） |
|---|---|---|
| 吸收系数 | 较低（Mn⁴⁺自旋禁戒跃迁） | 较高（允许跃迁） |
| 发射角分布 | 各向同性（体相荧光粉） | 各向同性 |
| 斯托克斯位移 | 较大（~170 nm） | 可调（通常30–80 nm） |
| 散射截面 | 较大（颗粒尺寸1–30 μm） | 极小（颗粒尺寸2–10 nm） |
| 自吸收 | 几乎无 | 显著 |
| 衰减时间 | ms级（长余辉） | ns–μs级 |
KSF的低吸收系数意味着需要更厚的膜层或更高的填充浓度来完全吸收蓝光，这同时增加了蓝光在膜层内的横向散射路径长度，加剧了横向光子位移。宾夕法尼亚州立大学2026年4月的研究量化了这一效应：在低散射条件下，转换后光子的横向位移可达15 μm，极易引发像素间色串扰。
蓝色Micro-LED发出的蓝光进入KSF薄膜后，因KSF颗粒的米氏散射（Mie scattering）发生多次散射事件。蓝光光子的不对称因子高达0.85–0.86，以向前散射为主，但仍有相当比例的蓝光被散射至横向方向。 这些横向传播的蓝光到达相邻子像素后：
若相邻为红色子像素（含KSF）：激发KSF产生非期望红光，使红色子像素在应显示为黑色时仍发出微弱红光
若相邻为蓝色子像素：蓝光直接穿透，与期望蓝光叠加导致亮度偏差
若相邻为绿色子像素：蓝光激发绿色荧光粉/量子点产生非期望绿光
KSF被蓝光激发后，红光以各向同性方式发射。大量红光以大于临界角的角度入射到薄膜-空气界面，发生全内反射（TIR），被限制在薄膜平面内横向传播。这些被限制的红光在多次反射和散射后，可传播至远离原始激发点的相邻子像素区域。
蓝色Micro-LED芯片本身存在侧壁发光和透明衬底（如蓝宝石）内的光波导效应。由于Micro-LED芯片与透明衬底之间的距离极短，蓝光可在衬底内以波导模式长距离传播，从芯片侧壁出射后到达远离原始位置的色转换层区域。
苏州三唯芯光电2026年3月的专利（CN122161246A）专门针对这一问题，提出将微LED外延层从透光蓝宝石衬底整体转移至非透光基板上，从根本上消除透光衬底的导光串扰。
KSF的Mn⁴⁺发光衰减时间为ms级（8–10 ms），远长于Micro-LED的ns级开关响应。在高帧率（＞120 Hz）动态显示中，前一帧的KSF红光余辉可能延续到下一帧，导致运动画面出现拖尾和色彩时间混叠。虽然GE的数据显示KSF的核心衰减分量可能快于早期报告的ms级数据，但长余辉特性仍是KSF在动态显示中的固有限制。
串扰直接导致色纯度下降。仿真数据表明，在无隔离结构的4英寸芯片设计中（像素间距与芯片尺寸相当），串扰率高达XT% = 19.9%；即使将色转换层与芯片间距降至0 μm，串扰仍有16.01%。
色域覆盖与串扰的关系呈现明确的负相关：
| 串扰率 XT% | 色域覆盖（NTSC） |
|---|---|
| 19.9%（无隔离） | ~100% |
| 3.6%（LBM隔离，30 μm间距） | 114.0% |
| 1.3%（LBM隔离，20 μm间距） | 118.7% |
| 0.22%（LBM隔离，10 μm间距） | 125.4% |
| 0%（理想隔离） | 128.0% |
串扰使暗态亮度抬升。当红色子像素应显示为"关"态时，相邻蓝色子像素的蓝光串扰激发KSF产生的红光使暗态亮度不为零，导致实际对比度远低于理论值。
KSF颗粒的微米级尺寸（1–30 μm）本身引起光学散射，导致显示分辨率下降。传统体相荧光粉因颗粒尺寸较大，难以适配高分辨率Micro-LED的应用需求。
不同颜色子像素的发射角分布不一致（蓝光LED为朗伯分布，KSF红光经薄膜散射后角分布改变），导致大视角下色坐标偏移。
原理： 在每个Micro-LED芯片之间的间隙中精确填充吸光性材料，形成三维网格状遮光结构，物理阻断横向传播的光子。
材料选择：
黑色负性光刻胶（如Daxin Black Matrix）：光学密度0.3–0.5 μm⁻¹（380–780 nm范围），厚度＞40 μm时蓝光透过率＜0.1%
热固化黑色硅胶：适用于压印成型工艺
金属薄膜（Cr/Al/Ti）：反射+吸收双重机制
工艺实现：
北京大学胡志平团队开发了一种压印辅助成型（press-assisted moulding）技术：将热固化黑色硅胶填充到Micro-LED芯片间隙中，形成完整的LBM矩阵。但成型后LBM覆盖了芯片表面，导致面板正面亮度仅为初始值的~2%。为此，团队采用CF₄/O₂等离子体刻蚀技术去除芯片上方的LBM残留层，成功将正面亮度恢复至初始值的83%，同时保持串扰抑制效果——面板视角在半亮度最大值处缩小了约40°。
仿真结果表明，当LBM材料透过率＜1%、厚度与Micro-LED芯片等高时：
间距0 μm：XT% = 0%，色域128% NTSC
间距10 μm：XT% = 0.22%，色域125.4% NTSC
间距20 μm：XT% = 1.3%，色域118.7% NTSC
对KSF体系的适配性： LBM方案对KSF体系高度适用，因为KSF的激发光谱（蓝光450 nm）与发射光谱（红光630 nm）之间斯托克斯位移大，LBM只需同时阻挡蓝光和红光两个波段即可。黑色光刻胶在400–700 nm范围内均有高吸收，完美覆盖这两个波段。
原理： 在相邻色转换层之间设置金属（如Al、Ag、Cr/Au）隔离墙，利用金属的高反射率将横向传播的光子反射回原始子像素，同时利用金属的不透明性阻挡光透过。
结构特征：
华为2024年公开的专利（WO-2024087973-A1）描述了一种包含金属挡墙的结构：金属挡墙位于相邻色转换层之间，可阻止Micro-LED发出的光入射到相邻色转换层，减少光串扰；同时金属挡墙的反射面可将更多光引导至目标色转换层，提高转换效率。
隔离墙高度需超过色转换层厚度，确保从色转换层侧面出射的光也被阻挡。
工艺路线：
一种典型的金属隔离墙制造流程包括：
在Micro-LED阵列上沉积下填充材料（under-fill，如光刻胶），填满芯片间隙
光刻去除芯片上方和间隙中部分下填充材料，形成沟槽
沉积不透明材料（如黑色光刻胶）填充沟槽，形成隔离墙芯体
平面化处理（如等离子刻蚀），暴露芯片顶面
可选：在隔离墙侧壁共形沉积金属反射层（50–300 nm厚，如Al或Ag），通过CVD、热蒸发或电子束沉积实现
对KSF体系的适配性： 金属隔离墙方案对KSF体系的优势在于：KSF颗粒尺寸较大（1–30 μm），在色转换层内形成较强的光散射，金属反射墙可将散射光有效反射回KSF层内增加光程，提高蓝光吸收率和红光转换效率。
原理： 在Micro-LED的透明衬底（如蓝宝石）上刻蚀周期性光子晶体结构，利用光子带隙效应抑制特定波长光在衬底内的横向波导传播。
技术进展：
2025年2月发表的研究在20 μm × 20 μm的GaN Micro-LED蓝宝石衬底上，使用聚焦离子束（FIB）刻蚀光子晶体结构。近场电致发光测量和有限元法（FEM）计算证实，光子晶体Micro-LED在较薄衬底上可将光扩展限制在芯片正上方区域，有效抑制了相邻像素间的光串扰。
对KSF体系的适配性： 光子晶体方案主要解决的是蓝光在衬底内的横向波导传播问题（路径三），对蓝光激发串扰有直接抑制效果。但该方案不解决KSF薄膜内的横向光子位移问题（路径一、二），需与其他方案组合使用。
原理： 在每个Micro-LED芯片周围制作反射杯（类似传统LED封装中的碗杯结构），将芯片侧壁出射的光反射至正上方，减少横向光传播。
技术进展：
2025年Optica发表的研究通过FDTD仿真框架，系统研究了减薄n-GaN层配合反射杯结构对AR用Micro-LED串扰的抑制效果。优化后的架构将准直效率（CE）提升至15.57%，有效串扰降至极低水平。
对KSF体系的适配性： 反射杯结构可将更多蓝光引导至KSF色转换层的正上方区域，提高蓝光利用效率，同时减少蓝光横向扩散。但反射杯的制作增加了工艺复杂度，且杯壁占据的面积会减小有效发光面积（填充因子降低）。
原理： 将Micro-LED外延层从透光蓝宝石衬底剥离，键合至非透光基板（如Si基板），从根本上消除衬底内的光波导传播。
技术进展：
苏州三唯芯光电2026年3月申请的专利描述了晶圆级键合工艺：将微LED外延层从蓝宝石衬底整体转移至非透光基板，再在非透光基板上制作微LED芯片，彻底解决透光衬底导光引发的像素间光串扰。
上海显耀显示科技2023年9月申请的专利在发光台面结构侧壁设置阻挡层，有效阻挡发光层横向出光到相邻发光台面结构。
对KSF体系的适配性： 非透光衬底方案从源头消除了蓝光波导串扰路径，对KSF体系的蓝光激发串扰有根本性抑制效果。但该方案需要额外的晶圆键合和衬底剥离工艺，成本较高。
原理： 通过精确控制纳米荧光粉薄膜的颗粒尺寸、浓度和厚度，调控光子在薄膜内的传输行为，实现色转换效率与色串扰抑制的协同优化。
技术进展：
宾夕法尼亚州立大学2026年4月发表的研究系统优化了纳米荧光粉薄膜的关键参数：
颗粒直径：0.2–0.5 μm（利用大颗粒的高散射截面抑制转换光子的长距离横向传播）
薄膜厚度：4–7 μm（在保证蓝光充分吸收的同时减少多次散射和全内反射）
颗粒浓度：30–50 μm⁻³（确保均匀光分布，避免团聚）
散射效率：0.4–0.8的强散射区间可将大部分光子重新导向逃逸锥
优化后薄膜量子效率达86%，横向位移降至8.44 μm
对KSF体系的适配性： 这一方案直接对应KSF纳米化趋势。Current Chemicals 2026年3月发布的1–3 μm超细KSF荧光粉正处于这一参数窗口内。通过进一步优化至0.2–0.5 μm范围并控制薄膜厚度和浓度，有望在KSF体系中实现类似的低串扰性能。
结构特征： KSF色转换层直接涂覆在Micro-LED芯片出光面上，光程最短。
串扰特点：
蓝光在KSF薄膜内的横向散射是主要串扰路径
芯片间距极小（可低至数μm），对隔离结构的尺寸精度要求极高
热耦合紧密，KSF的热猝灭问题更突出
推荐隔离策略：
金属隔离墙：在相邻芯片之间制作高深宽比的金属墙（Al或Cr/Al叠层），高度需超过KSF层厚度（通常5–10 μm）
纳米KSF + 薄膜优化：采用0.2–0.5 μm纳米KSF，膜厚控制在4–7 μm，利用大颗粒高散射截面抑制横向位移
侧壁钝化+反射层：在芯片侧壁沉积SiO₂/AlN钝化层后，再共形沉积金属反射层
结构特征： KSF色转换层集成在封装器件内部，每个封装单元包含一个Micro-LED芯片和对应的色转换层。
串扰特点：
封装体内树脂的光学性质（折射率、散射系数）影响光子传播
封装体之间的间隙可容纳较宽的隔离结构
热管理相对On-chip有所改善
推荐隔离策略：
LBM光遮挡矩阵：在封装体间隙中填充黑色光刻胶或黑色硅胶，形成网格状遮光结构
反射型隔离墙：使用金属反射墙替代吸收型LBM，将散射光反射回封装体内提高光效
TCL"RGB聚光芯片+聚光微透镜"方案：通过微透镜将光聚焦至正上方，减小出射视角，降低横向光传播
结构特征： KSF色转换薄膜以独立薄膜形式放置在芯片阵列上方一定距离（数十至数百μm）。
串扰特点：
芯片与色转换层之间的空气间隙或光学耦合层引入了额外的光传播自由度
蓝光在间隙中的发散角决定了照射到KSF薄膜上的光斑尺寸——间距越大，光斑越大，串扰越严重
KSF薄膜的热环境更优，热猝灭问题缓解
推荐隔离策略：
LBM + 增大间距：在KSF薄膜下方设置LBM矩阵，同时适当增大芯片与薄膜间距以改善热管理，但需平衡间距增大带来的串扰加剧
微透镜阵列：在每个芯片上方设置微透镜，将蓝光准直至对应的KSF色转换区域，减小光斑尺寸
仿真指导设计：间距0–30 μm范围内，串扰从0%线性增长至3.6%（有LBM时），需通过仿真确定最优间距
隔离结构在抑制串扰的同时，不可避免地影响光提取效率：
| 隔离方案 | 串扰抑制效果 | 光提取效率影响 |
|---|---|---|
| 黑色LBM（吸收型） | ★★★★★ | 降低9–17%（取决于LBM高度和开口率） |
| 金属反射墙（反射型） | ★★★★ | 提高5–15%（反射光被回收利用） |
| 光子晶体 | ★★★ | 提高10–20%（定向出射增强） |
| 纳米KSF薄膜优化 | ★★★ | 基本无影响（材料本征优化） |
北京大学团队的实验数据表明，等离子刻蚀去除芯片上方LBM后，正面亮度从初始值的~2%恢复至83%，但仍有约17%的光损失归因于LBM侧壁的吸收和开口率限制。
对KSF体系的特殊考量： KSF的蓝光吸收系数较低，需要足够的光程才能完全吸收蓝光。如果隔离墙占据了过多面积（降低了填充因子），则到达KSF层的蓝光总量减少，可能导致蓝光吸收不完全和蓝光泄漏。因此，隔离墙宽度需在串扰抑制和光利用率之间取得平衡。
隔离结构通过限制光的横向传播，同时改善了角度色偏问题。LBM将面板视角在半亮度最大值处缩小了约40°，这意味着大角度方向的光输出被显著抑制，不同颜色子像素的角分布一致性得到改善。
KSF的Mn⁴⁺发光衰减时间为ms级，这一特性在动态显示场景中引入了独特的"时间域串扰"：
物理机制： 当Micro-LED芯片在帧切换时关闭蓝光激发，KSF层中的Mn⁴⁺离子仍通过²E_g → ⁴A₂g跃迁持续发射红光，衰减时间常数约8–10 ms。在120 Hz刷新率下（帧周期8.3 ms），前一帧的红光余辉与当前帧的信号叠加，造成运动模糊和色彩时间混叠。
缓解策略：
缩短衰减时间：通过提高Mn掺杂浓度或引入共掺杂离子（如Ti⁴⁺、Ge⁴⁺），改变晶体场环境，加速非辐射弛豫通道。但需注意浓度猝灭效应。
远端架构降低热效应：远端放置KSF薄膜可降低工作温度，间接改善衰减特性。
驱动波形优化：在帧切换前适当提前关闭蓝光激发，预留余辉衰减时间。
双红粉复合方案：将KSF与快速衰减的SCASN混合使用，KSF提供色纯度，SCASN的快速响应弥补KSF的余辉缺陷。
实际Micro-LED显示产品需要多层级、多手段的协同串扰抑制：
┌─────────────────────────────────────────────────┐ │ 系统级：超级控色算法 + 分区独立调控 │ │ （如TCL"超级控色算法"，通过驱动补偿修正串扰） │ ├─────────────────────────────────────────────────┤ │ 模组级：微透镜阵列 + 远端光学膜 │ │ （准直蓝光，减小发散角，控制光斑尺寸） │ ├─────────────────────────────────────────────────┤ │ 器件级：LBM/金属隔离墙 + 非透光衬底 │ │ （物理阻断横向光传播路径） │ ├─────────────────────────────────────────────────┤ │ 芯片级：光子晶体 + 反射杯 + 侧壁钝化 │ │ （抑制芯片侧壁发光和衬底波导） │ ├─────────────────────────────────────────────────┤ │ 材料级：纳米KSF薄膜优化 + 低串扰配方 │ │ （从材料本征层面控制光子横向位移） │ └─────────────────────────────────────────────────┘
TCL Q9M的实践验证了这一系统级整合思路：通过"RGB聚光芯片 + 聚光微透镜 + 超级控色算法"的多层技术闭环，大幅抑制偏色、掉色与色晕，使每个分区同时成为精准的控光与控色单元。
| 维度 | KSF荧光粉 | 量子点（QD） |
|---|---|---|
| 横向光子位移 | 较大（颗粒散射强） | 较小（颗粒极小，散射弱） |
| 自吸收导致的串扰 | 几乎无 | 显著（重吸收后各向同性再发射） |
| 蓝光泄漏 | 较严重（吸收系数低） | 较轻（吸收系数高） |
| 所需隔离墙宽度 | 较宽（需阻挡更多散射光） | 较窄 |
| 薄膜厚度对串扰的影响 | 正相关（越厚散射越多） | 非单调（过薄吸收不完全，过厚自吸收加剧） |
| 长余辉时间串扰 | 严重（ms级） | 轻微（ns–μs级） |
| 纳米化后串扰改善 | 显著（0.2–0.5 μm时横向位移可降至~8 μm） | 本征已较优 |
关键结论： KSF在薄膜厚度＞20 μm时凭借无自吸收优势效率更高，但串扰问题也更突出；量子点在极薄膜（＜10 μm）条件下效率和串扰均更优。KSF纳米化（1–3 μm乃至亚微米级）正在缩小这一差距。
先隔离墙后KSF涂覆：
优势：隔离墙先形成物理边界，KSF涂覆时可利用隔离墙作为自然围挡，防止KSF浆料/墨水溢出至相邻子像素
挑战：隔离墙形成后，KSF涂覆（尤其是喷墨打印）的液滴需精确落入隔离墙围成的"井"中，对打印精度要求高
先KSF涂覆后隔离墙：
优势：KSF涂覆在无遮挡的平坦表面上进行，均匀性更易控制
挑战：隔离墙形成过程中的光刻、刻蚀等步骤可能损伤已涂覆的KSF层；等离子体刻蚀的副产物可能污染KSF
推荐方案： 先形成隔离墙芯体（under-fill + 光刻），再在隔离墙围成的井中涂覆KSF，最后进行隔离墙顶部的金属化或LBM沉积。这一流程与现有半导体光刻工艺兼容性最好。
随着像素间距从Mini-LED的100–300 μm缩小到Micro-LED的10–30 μm乃至＜10 μm，隔离墙的宽度占比急剧增大：
| 像素间距 | 推荐隔离墙宽度 | 隔离墙面积占比 | 开口率 |
|---|---|---|---|
| 300 μm（Mini-LED） | 10–20 μm | 3–7% | 93–97% |
| 50 μm（Micro-LED大屏） | 3–5 μm | 6–10% | 90–94% |
| 20 μm（Micro-LED AR/VR） | 1–2 μm | 5–10% | 90–95% |
| 10 μm（超高PPI） | 0.5–1 μm | 5–10% | 90–95% |
在10 μm像素间距下，1 μm宽的隔离墙即占据10%的面积，对光提取效率的影响不可忽视。
KSF的热稳定性限制了后续工艺的温度上限（据2025年行业数据，150°C条件下亮度衰减可超过40%）。 因此：
隔离墙材料的热固化温度需控制在150°C以下
等离子体刻蚀的基板温度需监控，避免局部过热
金属沉积工艺（如溅射、蒸发）的基板升温需控制在安全范围内
优先选择低温工艺路线：UV固化光刻胶（＜120°C）、室温溅射金属等
KSF氟化物红粉在Micro-LED全彩化中面临的像素间光学串扰问题，本质上是其低吸收系数、大颗粒散射和各向同性发射三大物理特性共同作用的结果。解决这一问题需要材料-结构-工艺-算法四个层面的协同优化：
材料层面：KSF纳米化（0.2–0.5 μm）可显著降低横向光子位移至~8 μm，同时保持高量子效率（86%）
结构层面：LBM/金属隔离墙可将串扰率从19.9%降至＜1%，色域从100%提升至128% NTSC
工艺层面：先隔离墙后KSF涂覆的流程与现有光刻工艺兼容，需控制工艺温度＜150°C
算法层面：通过驱动补偿和分区调控进一步修正残余串扰
从产业化节奏看，LBM+纳米KSF的组合方案已在Mini-LED背光（如TCL Q9M）中初步验证，预计2026–2027年可向像素间距50 μm以上的Micro-LED大屏应用扩展。对于像素间距＜20 μm的AR/VR微显示，则需要金属反射墙+光子晶体+纳米KSF薄膜的多层级方案协同，预计2028–2030年方可实现量产。
