一、热问题的物理本质——KSF为何"怕热"

1. 热猝灭的微观机制

KSF（K₂SiF₆:Mn⁴⁺）的发光源于Mn⁴⁺离子的自旋禁戒d-d跃迁（²E_g → ⁴A₂g），其发光寿命长达ms级（典型值8–9 ms）。这一长寿命特性决定了KSF对温度的极端敏感性：

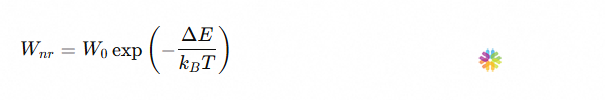

• 非辐射弛豫通道激活：温度升高时，晶格声子能量增大，²E_g激发态电子通过多声子弛豫（multi-phonon relaxation）回到⁴A₂g基态的概率急剧增加。由于²E_g与⁴A₂g之间的能隙（ΔE）相对较小，根据Mott-Seitz模型，非辐射跃迁速率遵循：

当温度升高时，$W_{nr}$指数增长，发光量子效率随之下降。

• Mn⁴⁺离子变价：高温下Mn⁴⁺可被氧化为Mn⁵⁺或Mn⁷⁺，导致发光中心不可逆丧失，粉体变为深褐色。

• 晶体结构劣化：KSF为离子晶体，高温加速F⁻离子迁移和晶格畸变，特别是在有水汽共存时，水解反应（K₂SiF₆ + H₂O → KF + SiO₂ + HF）被大幅加速。

2. 热猝灭的量化表征

KSF热稳定性的核心参数为活化能E_a（activation energy），其物理含义为激发态电子逃逸出发光中心所需克服的能量势垒。E_a越高，热稳定性越好。

广西大学Deng等人的系统研究给出了量化基准：

值得注意的是，上述三种样品均表现出负热猝灭（Negative Thermal Quenching, NTQ）效应——在一定温度范围内（室温至180–210°C），发光强度不降反升，在210°C附近达到峰值后才开始衰减。这一反常现象源于声子辅助跃迁机制：温度升高时，声子辅助的辐射跃迁概率增长速率超过了非辐射跃迁概率的增长速率，部分热能被转化为光能。

然而，NTQ效应的存在并不意味着KSF"不怕热"。当温度继续升高超过NTQ峰值温度（~210°C）后，热猝灭将急剧加剧。在Micro-LED的实际工作场景中，芯片局部热点温度可轻松超过150°C，且长期工作的累积热效应会导致不可逆劣化。

3. Micro-LED场景下的热载荷特征

Micro-LED与常规LED在热管理上存在本质差异：

当KSF以On-chip方式直接涂覆在Micro-LED芯片上时，KSF层直接承受芯片的全部热载荷。IEEE的研究表明，在荧光粉转换LED中，最高温度始终出现在荧光粉层内，而非芯片结温处。 对于远端荧光粉架构，荧光粉层温度可高达203°C，远高于结温98.3°C。

二、材料本征热稳定性改进策略

策略一：基质离子掺杂——调控晶体场环境

通过异价离子取代改变KSF基质的局部晶体场，提高Mn⁴⁺发光中心的活化能。

Na⁺掺杂（K位取代）：

• Na⁺（离子半径1.18 Å）取代K⁺（1.38 Å），晶格收缩，[MnF₆]²⁻八面体畸变度增大

• 晶体场分裂能（10Dq）增大，²E_g与⁴A₂g之间能隙ΔE增大

• 活化能从0.46 eV提升至0.49 eV

• 发光强度提升44%（相对于未掺杂样品）

Li⁺掺杂（K位取代）：

• Li⁺半径更小（0.76 Å），晶格收缩更显著

• 与GQDs包覆协同，可进一步提升热稳定性和耐水性

双位点金属离子替代：

• Tong等人通过巧妙的双位点金属离子替代策略，在KSF基质中同时引入两种不同半径的金属离子，产生"晶格应力工程"效应，实现了显著的NTQ效应，使材料在宽温度范围内维持高发光强度

策略二：表面包覆——构建物理/化学屏障

石墨烯量子点（GQDs）包覆：

广西大学团队开发了一套系统的GQDs包覆工艺：

1. 首先通过无H₂O₂水热法合成KSF:Mn⁴⁺,Na⁺核体

2. 再通过水热包覆法将含Cl或含OH的GQDs均匀包覆在KSF颗粒表面

3. GQDs的大共轭π键作为电子供体与Mn⁴⁺配位，增强声子辅助辐射跃迁

效果：

• 活化能从0.49 eV跃升至0.70 eV（提升43%）

• 内量子效率从86.8%提升至99.97%（接近理论极限）

• NTQ效应显著增强，210°C时发光强度为室温的279%

• 发光寿命从8.36 ms缩短至8.09 ms（非辐射通道被部分抑制）

双层包覆（GQDs + KSF壳层）：

在GQDs包覆层外再生长一层未掺杂的K₂SiF₆壳层：

• 水浸360分钟后，单层GQDs包覆样品发光降至70.57%

• 双层包覆样品发光维持在91.63%

• KSF壳层通过隔绝水分子与表面[MnF₆]²⁻的接触，从根本上抑制了水解反应

Nb⁵⁺表面重构（东南大学方案）：

东南大学邵起越团队提出了两步表面重构策略：

1. 首先通过化学处理在KSF表面形成Nb₂O₅钝化层

2. 再通过高温退火（HT）致密化钝化层

3. 85°C/85%RH老化6天后，重构样品的发光强度保持率显著优于原始样品

4. LED器件老化500小时后，发光效率衰减＜5%

策略三：形貌工程——毫米级单晶策略

郑州大学张丽莹/姬海鹏团队提出了一种颠覆性的思路：

• 通过相图指导的冷却结晶协议，制备出**毫米级（1–2 mm）**的单分散KSF:Mn⁴⁺单晶

• 毫米级单晶的缺陷密度远低于微米级粉体，内部量子效率接近100%

• 单晶的热稳定性显著优于多晶粉体（晶界是非辐射复合的中心）

• 通过"尺寸匹配的晶体到芯片"封装策略，单晶可直接贴合在芯片表面，形成高效热传导路径

这一策略的核心洞察是：与其在微米级粉体上做表面文章，不如从根本上消除晶界和表面缺陷。

策略四：核壳结构改性

立德达光电2025年10月申请的专利描述了"纳米核壳改性NSF荧光粉"方案：

• 以NSF（Na₂SiF₆:Mn⁴⁺）为核体，构建核壳结构

• 外壳层提供化学防护和热阻隔

• 配合"梯度阻隔绿粉层"和"温致变色微胶囊层"形成三层协同结构

• LED光源亮度较KSF方案提升3%，85°C/85%RH寿命突破10,000小时

三、封装级热管理策略——从On-chip到Remote

架构一：On-chip（贴合式）荧光粉架构

结构描述： KSF荧光粉层直接涂覆或键合在Micro-LED芯片出光面上，荧光粉与芯片之间仅隔一层薄封装胶（数十μm）。

热学特征：

IEEE的仿真数据表明，贴合式荧光粉涂层（200 μm厚）的荧光粉最高温度为120.4°C，芯片结温为98.3°C。 这一温度虽然低于KSF的NTQ峰值温度（~210°C），但长期工作在此温度下仍会导致累积劣化。

适用场景： 低功率密度Micro-LED（＜5 W/cm²），如大尺寸Micro-LED电视（芯片尺寸＞50 μm，驱动电流较低）。

架构二：In-cup（杯型）荧光粉架构

结构描述： 荧光粉填充在芯片周围的反射杯（cup）内，与芯片侧面和顶面均有接触，但不直接覆盖芯片出光面。

热学特征：

IEEE数据显示，in-cup架构的荧光粉最高温度升至160.6°C。 这是因为荧光粉与芯片侧面的大面积接触增加了热耦合面积，同时杯型结构限制了空气对流散热。

适用场景： 中等功率LED封装，不推荐用于高功率密度Micro-LED。

架构三：Remote（远端）荧光粉架构

结构描述： KSF荧光粉层与Micro-LED芯片阵列之间保持一定间距（数十至数百μm），通过空气间隙或透明基板实现物理分离。

热学特征：

IEEE的研究揭示了一个反直觉的现象：

• 远端荧光粉层的最高温度可达203°C，远高于贴合式的120.4°C

• 原因是远端荧光粉层与芯片之间的热阻路径更长，荧光粉层吸收的光能（斯托克斯损耗）无法通过芯片高效导出

• 然而，芯片结温反而降低至98.3°C以下，因为后向散射光不再被芯片吸收

这一结果意味着：远端架构降低了芯片温度，但升高了荧光粉温度。对于热敏感的KSF而言，这是一把双刃剑。

最优间距的确定：

IEEE的另一项研究通过微热电偶直接测量了不同间距下的荧光粉温度：

• 荧光粉温度始终高于芯片结温

• 随着间距增大，荧光粉温度先升高后降低

• 存在一个最优间距（该研究中为~320 μm），此时光学输出最高（比贴合式高6%）

• 最优间距是"后向散射光子提取效率"与"荧光粉-基板热阻"两个竞争因素的平衡点

适用场景： 高功率密度Micro-LED（＞20 W/cm²），如激光驱动照明、车载前照灯。

架构四：混合架构——KSF-LuAG双层远端结构

2026年5月的研究提出了一种创新的双层远端封装结构：

• 近芯片层：LuAG:Ce³⁺绿色荧光粉（热稳定性优异，可承受200°C以上高温）

• 远端层：KSF红色荧光粉（远离芯片热源）

• 导热填料：在KSF层中添加5 wt% Al₂O₃颗粒

效果：

• 工作温度降低10°C以上

• 高LED功率密度下光强度提升114%

• LuAG层作为"热缓冲"，吸收芯片近场的热辐射，保护远端KSF层

四、系统级散热设计

1. 高导热基板

湖南大学开发的金刚石基Micro-LED利用金刚石超高热导率提供高效散热路径，可将芯片局部热点温度降低50–80°C。

2. 倒装芯片（Flip-chip）架构

传统正装芯片的散热路径为：有源层→蓝宝石衬底→基板（蓝宝石热导率仅35 W/m·K，是散热瓶颈）。

倒装芯片将出光面翻转朝上，有源层直接通过焊料凸点（bump）与高热导率基板（Si、SiC或Cu）连接，散热路径缩短且热导率提升一个量级。

3. 微通道液冷

对于超高功率密度的Micro-LED阵列（如激光投影、车载前照灯），可在基板背面集成微通道液冷结构：

• 通道尺寸：50–200 μm

• 冷却液：去离子水或氟化液

• 换热系数：＞10,000 W/m²·K

• 可将基板温度控制在50°C以下

4. 热电制冷（TEC）主动散热

对于AR/VR等密闭空间内的Micro-LED微显示，可集成薄膜TEC模块：

• 制冷温差：ΔT = 30–60°C

• 响应时间：＜1 s

• 功耗：数十mW至数百mW

• 可将KSF工作温度稳定控制在100°C以下

五、远端荧光粉架构的光学设计

1. 间距优化的多目标平衡

远端架构的核心设计参数是荧光粉层与芯片阵列之间的间距d。间距d影响以下相互竞争的性能指标：

IEEE的实验数据表明，最优间距约为320 μm（针对特定封装结构），此时光学输出比贴合式高6%。

对于Micro-LED显示应用，间距需在热管理、串扰和光效三者之间寻找最优解。仿真结果表明：

• 间距＜100 μm：热耦合仍较强，KSF温度＞130°C

• 间距100–300 μm：热管理显著改善（KSF温度降至100–120°C），串扰可控

• 间距＞300 μm：蓝光发散导致串扰急剧增大，需配合微透镜准直

2. 微透镜阵列准直

为抑制远端架构中蓝光在空气间隙内的横向扩散，可在每个Micro-LED芯片上方集成微透镜：

• 功能：将芯片发出的朗伯分布蓝光准直为窄角光束，使蓝光几乎垂直入射到对应的KSF色转换区域

• 效果：光斑尺寸从间距d处的πd²tan²(θ/2)（朗伯分布，θ≈120°）缩小至接近芯片面积

• 对串扰的抑制：蓝光横向扩散距离从数十μm缩小至＜5 μm

• 对KSF光效的提升：准直后的蓝光以更小的入射角进入KSF薄膜，减少全内反射损失，增加有效光程

华南理工大学的研究提出了微棱镜图案化远端荧光粉膜方案：

• 在远端荧光粉膜的入射面和出射面分别集成微棱镜阵列

• 入射面微棱镜将中心蓝光导向两侧，延长光程，提高吸收概率

• 出射面微棱镜将全反射光提取至自由空间

• 双棱镜结构使光通量提升45.1%，色均匀性标准差降低68–69%

3. 光波导耦合方案

对于AR/VR等超薄设备，可采用光波导将蓝光从芯片传输至远端KSF薄膜：

• 蓝光芯片发出的光耦合进入平面光波导

• 光波导将蓝光传输至指定位置后，通过出射耦合光栅将光导出

• 导出的蓝光激发KSF薄膜产生红光

• 优势：芯片可集中放置在设备边缘，KSF薄膜可分布在显示区域的任意位置

4. 反射杯/反射膜辅助

在远端架构中，可在KSF薄膜背面（朝向芯片一侧）设置高反射膜（如Ag或Al反射层）：

• 将穿透KSF薄膜未被吸收的蓝光反射回KSF层，增加二次吸收概率

• 将KSF向背面发射的红光反射至正面出射方向

• 对于KSF这种低吸收系数材料，反射膜可将蓝光吸收率从60–70%提升至85–90%

六、驱动策略协同优化

1. 脉冲驱动降低平均热载荷

KSF的热猝灭是一个温度依赖的准稳态过程。通过脉冲驱动（PWM调光）可降低KSF的平均工作温度：

• 在高占空比连续驱动下，KSF层温度趋于稳态（如150°C）

• 在低占空比脉冲驱动下（如10%占空比），KSF层温度在每个脉冲周期内来不及升至稳态，平均温度显著降低

• 脉冲频率需高于人眼临界闪烁频率（＞120 Hz），避免可见闪烁

2. 自适应电流调节

集成温度传感器（如片上热敏电阻），实时监测Micro-LED芯片温度：

• 当芯片温度超过阈值（如100°C）时，自动降低驱动电流

• 电流降低→芯片温度降低→KSF温度降低→发光效率回升

• 形成负反馈闭环，维持KSF在最优工作温度区间

3. 分区独立驱动

Micro-LED阵列可按区域分区驱动：

• 高亮度需求区域（如画面中心）：采用较高驱动电流，配合远端KSF架构

• 低亮度需求区域（如画面边缘）：采用较低驱动电流，可使用贴合式KSF

• 通过分区驱动策略，在整体热管理可控的前提下最大化局部亮度

七、不同应用场景的推荐热管理方案

八、远端架构对KSF特有优势的释放

远端荧光粉架构不仅是热管理的妥协方案，更能主动释放KSF的独特优势：

1. 无自吸收优势的充分利用

KSF的630 nm发射光不会被KSF自身重新吸收（无自吸收），这意味着：

• 在远端架构中，KSF薄膜可以做得更厚（20–50 μm），以充分吸收蓝光

• 厚膜不会导致自吸收损失，光提取效率不受膜厚负面影响

• 相比之下，量子点在厚膜中因自吸收导致效率急剧下降

2. 厚膜下的高转换效率

远端架构为KSF提供了充足的光程长度：

• 蓝光在空气间隙中准直传播后垂直入射KSF薄膜

• 配合背面反射膜，蓝光在KSF层内的有效光程可达物理厚度的2–3倍

• 蓝光吸收率可从On-chip架构的60–70%提升至85–95%

• 红光转换效率相应提升，整体系统光效优化

3. 与SCASN双红粉复合的灵活性

远端架构为KSF+SCASN双红粉方案提供了天然的平台：

• 近芯片层：SCASN（耐高温，可承受150°C以上）负责宽带深红光

• 远端层：KSF（需低温工作）负责窄带高色纯度红光

• SCASN层同时充当KSF的"热屏蔽"，吸收芯片近场的热辐射

• 两层红光的光谱叠加可实现Ra＞95、色域＞120% NTSC

九、可靠性验证框架

1. 加速老化测试标准

2. KSF特有的失效模式监测

• 色坐标漂移：Mn⁴⁺变价导致发射光谱形状改变，监测CIE_x和CIE_y的偏移量

• 蓝光泄漏增加：KSF降解后吸收率下降，蓝光透过率增加，监测蓝光/红光比值

• HF腐蚀产物：KSF水解产生HF，腐蚀周围金属电极和封装材料，监测封装界面完整性

3. 远端架构的长期稳定性优势

远端架构在可靠性方面的额外优势：

• KSF薄膜可独立更换/维护（不影响芯片阵列）

• 远端薄膜的更换成本远低于芯片级集成方案

• 薄膜可预先老化筛选，剔除早期失效品

十、总结与展望

KSF在Micro-LED中的热管理是一个材料-封装-系统三级协同优化问题：

材料层面：

• Na⁺/Li⁺掺杂将活化能从0.46 eV提升至0.49–0.52 eV

• GQDs包覆将活化能进一步提升至0.70 eV，同时实现NTQ效应和IQE＞99%

• 双层包覆（GQDs + KSF壳层）使水浸360分钟后发光维持率从70.6%提升至91.6%

• 毫米级单晶策略从根本上消除晶界缺陷，IQE接近100%

封装层面：

• On-chip架构适合低功率密度场景（＜15 W/cm²），结构简单，光效最高

• 远端架构（间距100–300 μm）适合中高功率密度场景，配合微透镜准直可有效控制串扰

• KSF-LuAG双层结构利用LuAG的热缓冲作用，使KSF工作温度降低10°C以上

• 最优间距的确定需综合考虑热管理、光转换效率和串扰三个维度

系统层面：

• 金刚石/SiC高导热基板 + 倒装芯片 + 微通道液冷构成完整的热管理链

• 脉冲驱动和自适应电流调节可降低KSF平均工作温度20–40°C

• TEC主动制冷可将AR/VR场景下的KSF温度稳定控制在100°C以下

从产业化节奏看，NTQ-KSF + 远端架构 + 微透镜准直的组合方案已具备在中大尺寸Micro-LED显示（车载、商用大屏）中率先导入的条件，预计2026–2027年可实现小批量量产。对于AR/VR等超高功率密度场景，需等待金刚石基板和TEC集成的成本下降，预计2028–2030年方可规模应用。
