Micro-LED 技术作为显示技术领域的一大突破，在AR，VR中现在和未来都有巨大的应用和潜力，随着AR眼镜的持续对发展，高分辨率、高亮度、低功耗和紧凑设计的需求越来越大，如何实现Micro-LED的全彩显示成为了技术发展的重点。Micro-LED的全彩化主要有四种实现方式：合色方案、量子点色转换方案、三色垂直堆叠方案、单片延伸方案。每种方案各具特点，今天小幻就到大家大概分析这四种方案，如果有错误，留言或者私信我们，我们会第一时间更改，但不要喷，感谢各位。
如果没时间看具体的我们也做了表格可以大概了解一下：
下面是比表格更具体的方案介绍
合色方案或RGB独立像素方案
图源：jbd官网
主要厂商
技术原理（大概）
合色方案是目前Micro-LED全彩化中最为直观的一种方法，通过RGB三种独立的Micro-LED芯片直接组成像素，每个像素点由三个独立的发光二极管子像素构成。每个LED子像素分别负责产生一种基础颜色，通过调节每个子像素的发光亮度，组合成多种颜色，实现全彩显示。
优点
1.色彩纯度高：RGB三色独立控制的方式能够提供极高的色彩纯度和广色域覆盖。由于不同颜色的Micro-LED可以独立发光并且不依赖其他材料进行色彩转换，因此色彩的表现力和精度更高，适用于对色彩表现有高要求的场景，如高端显示设备。
2.亮度高：RGB每种颜色的LED独立发光，能够达到高亮度输出。这在光线复杂的户外环境下显得尤为重要，特别是对于AR设备，需要较高的亮度来克服外部光线干扰。
3.响应速度快：Micro-LED本身具有极高的开关响应速度，能够有效应对快速变化的内容，减少拖影现象。对于显示动态内容，如游戏或视频，这种方案能够表现出更流畅的图像效果。
缺点
1.制造复杂，成本高：由于每个像素需要由三个独立的RGB子像素组成，这极大地增加了制造的复杂性。每种颜色的Micro-LED都需要单独制作并准确排列到每个像素点上，对制造工艺和设备提出了极高要求。这使得生产成本上升，良品率相对较低，尤其在高分辨率应用中，这一问题尤为突出。
2.像素密度受限：合色方案需要在有限的显示区域内集成多个子像素，虽然在技术上可以实现较高的分辨率，但随着像素密度的增加，子像素的尺寸和排布精度成为制约因素。更高的像素密度要求更精细的制造工艺，这对设备和制造水平提出了严苛的要求。
量子点色转换方案
主要厂商
技术原理（大概）

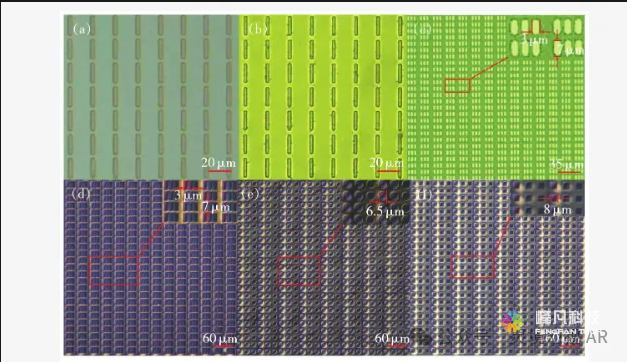

量子点色转换方案是通过单一颜色的Micro-LED发光源，通常是蓝光或紫光，蓝光居多，结合量子点材料，将发出的蓝光部分或全部转换为红光和绿光，从而形成RGB三色，实现全彩显示。量子点是一种能够吸收和再发射特定波长光的纳米半导体材料，通过控制量子点的尺寸可以精确地控制其发射光的波长。
优点
1.制造简化，成本较低：量子点色转换方案仅依赖于单色Micro-LED作为光源，简化了制造过程。相比RGB独立像素方案，这种方案减少了对复杂多色LED芯片的需求，从而降低了制造难度和成本。
2.色域覆盖广：量子点材料具有优异的光学特性，能够实现非常广的色域覆盖。通过精准控制量子点的尺寸，可以实现高纯度的红、绿光转换，展现出丰富的色彩表现，满足高端显示的需求。
3.高亮与高效：量子点材料的光转换效率高，能够有效利用蓝光源的能量，同时保持高亮度输出。这在功耗敏感的设备中显得尤为重要，如便携式AR/VR设备。
缺点
1.色彩稳定性问题：量子点材料在长期使用或高亮度环境下，可能会出现色彩漂移或转换效率降低的问题，影响显示的长期稳定性。这也是目前量子点方案在大规模商用中面临的主要挑战。
2.残留蓝光：由于依赖蓝光Micro-LED作为光源，量子点在光转换过程中并不能完全消除蓝光成分，可能会导致显示中残留少量蓝光，从而影响色彩均衡性。
3.成本依然较高：尽管相较于RGB独立像素方案，量子点色转换方案的制造成本有所下降，但高效量子点材料的成本仍然较高，这在大规模量产中会成为一个制约因素。
三色垂直堆叠方案
主要厂商
诺视科技苏州有限公司
技术原理
三色垂直堆叠方案是通过将红、绿、蓝三种不同颜色的Micro-LED芯片垂直堆叠在同一个像素点上，形成全彩像素。每一层Micro-LED芯片发出一种颜色的光，并通过调节每一层的发光强度来混合形成所需的颜色。不同颜色的光可以通过堆叠的结构直接混合，最终实现全彩显示。
优点
1.高像素密度：由于三色LED芯片是垂直堆叠在同一个像素点上，因此可以显著提高像素密度。相比于传统的平面布局方式，垂直堆叠方案能够在有限的显示面积内实现更高的分辨率。
2.色彩精度高：每个像素点可以独立控制红、绿、蓝三色，能够实现精准的色彩控制，适用于对显示质量要求极高的场景。
3.紧凑设计：垂直堆叠的结构有助于减小显示屏的整体面积，使得显示设备更加轻便、紧凑。这对于需要小型化设计的设备，如AR眼镜和智能手表，具有极大优势。
缺点
1.制造难度大：三色垂直堆叠方案要求在同一像素位置上实现多层Micro-LED的精确对准，这对制造工艺要求极高。目前的工艺技术难以在大规模生产中实现高良率，因此限制了该方案的普及。
2.散热管理复杂：由于不同颜色的LED芯片堆叠在一起，发热集中在一个小范围内，导致散热问题更加严重。如果不能有效解决散热问题，可能会影响显示的稳定性和寿命。
好的，我将继续详细介绍 **单片延伸方案** 并总结所有四种方案。
单片延伸方案
注：单色Micro-LED加外部光学元件
主要厂商
.......................
技术原理
单片延伸方案是通过使用单一颜色的Micro-LED芯片（通常是蓝光或紫光）作为光源，结合外部的光学器件，如色轮、滤光片、或棱镜，进行颜色的分离和合成，从而实现全彩显示。这一方案依赖于外部光学元件将单色光转换为多种颜色，以达到RGB全彩显示的效果。与量子点色转换不同的是，单片延伸方案不通过材料内的光子转换来改变光的波长，而是依靠光学系统的几何分光和合色过程。
优点
1.工艺简化：相比于合色方案和三色垂直堆叠方案，单片延伸方案只需制造单一颜色的Micro-LED芯片，简化了制造工艺。由于不需要复杂的RGB发光二极管集成，可以显著降低生产成本，特别是在大规模生产中表现尤为突出。
2.功耗低：单片延伸方案只依赖单色LED光源发光，相较于需要同时驱动多个颜色的Micro-LED方案，功耗更低。这对于要求轻便、低功耗的AR/VR眼镜等设备尤为重要，有助于延长设备的电池续航时间。
3.亮度较高：外部光学器件的精密设计能够提高光源利用率，从而实现较高的亮度输出，适合在需要强光显示的环境中使用，如户外AR应用。
缺点
1.色彩表现有限：单片延伸方案的色彩表现不如RGB独立控制或量子点色转换方案精准。这是因为光学分色器件存在局限性，难以实现完美的颜色分离与合成，导致色彩饱和度和色彩准确性有所降低，特别是在显示高对比度或广色域的内容时效果不理想。
2.复杂的光学设计：虽然制造工艺简化，但依赖于复杂的光学元件系统，这可能增加设备的设计和集成难度。同时，外部光学元件也可能增加系统的体积和重量，影响终端产品的便携性和美观性。
3.动态响应速度较慢：由于外部光学元件的物理旋转（如色轮）或光学转换存在一定的延迟，这种方案在处理高速动态图像时，容易出现拖影或色彩不一致的问题，不适合处理需要高帧率的内容。
