荧光粉墨水的旋涂（Spin Coating）和刮涂（Blade Coating）技术是两种广泛应用于光学器件封装和薄膜制备的关键工艺。以下从技术原理、工艺流程、参数优化及应用场景等方面进行详细介绍：

---

 一、旋涂技术（Spin Coating）

 1. 技术原理

旋涂法通过高速旋转基材，利用离心力使荧光粉墨水均匀铺展并形成薄膜。其核心步骤包括：

- 沉积阶段：将墨水滴注在静止或低速旋转的基材表面。

- 高速旋转：基材加速至目标转速（通常500-4000 rpm），离心力驱使墨水向边缘扩散，形成均匀液膜。

- 溶剂挥发：溶剂蒸发后，荧光粉颗粒在基材表面固化成膜，厚度由转速、墨水粘度和浓度共同决定。

 2. 工艺流程与参数优化

- 膜厚控制：转速越高，膜厚越薄（0.3-1.4 μm范围内可调）。例如，旋涂纳米荧光粉时，低速（<200 rpm）可延长干燥时间，促进自组装。

- 溶剂选择：高沸点溶剂（如甲苯）可减缓挥发速率，避免咖啡环效应；混合溶剂（如氯苯+三氯苯）能平衡浸润性和成膜均匀性。

- 热管理：多层荧光粉膜结构中需添加硅胶或PMMA隔热层，减少LED芯片温度对荧光粉稳定性的影响。

 3. 应用场景

- 批量生产：适用于大面积均匀薄膜（如远程封装结构、柔性显示基板）。

- 多层涂覆：红/绿/蓝分层荧光粉膜可提升显色指数（CRI>90），光效提高20%。

- 特殊需求：海洋环境中需通过旋涂结合高折射率透明介质（如COP），增强耐湿性和热稳定性。

 4. 优缺点

- 优点：高均匀性、工艺重复性好、适合复杂图案（如微透镜阵列）。

- 缺点：材料利用率低（约90%墨水被甩出），高速旋转易导致大颗粒沉淀。

---

 二、刮涂技术（Blade Coating）

 1. 技术原理

刮涂通过机械刮刀将荧光粉墨水均匀涂布在基材表面，适用于高粘度或含大颗粒的墨水：

- 模具固定：将带有图案的模具固定在基材表面，限定墨水涂布区域。

- 刮刀控制：调整刮刀角度和压力，确保墨水填充模具间隙并形成预定厚度。

 2. 工艺流程与参数优化

- 粘度适配：适合高粘度硅胶体系（1,000-10,000 cP），尤其是含大颗粒荧光粉（17-30 μm）的墨水。

- 防混色设计：在辅助隔壁等易溢流区域减少涂布量，避免不同颜色荧光粉交叉污染。

- 固化方式：优先采用UV光固化，减少热应力对荧光粉量子效率的影响。

 3. 应用场景

- 厚膜封装：用于SMD 5050、COB模组等大功率LED封装，成本低且效率高。

- 防伪印刷：结合微透镜阵列刮涂隐形荧光粉，增强隐蔽性和检测精度。

 4. 优缺点

- 优点：材料利用率高（>95%）、适合厚膜及大颗粒体系、设备简单。

- 缺点：均匀性依赖刮刀精度，复杂图案需定制模具。

---

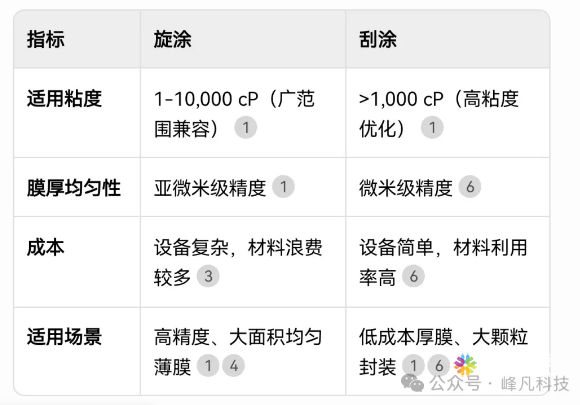

 三、技术对比与选择建议

选择建议：

- 旋涂：优先用于需要高分辨率（如亚微米级图案）或复杂光学结构（如多层膜）的场景。

- 刮涂：适用于大颗粒荧光粉封装或需快速低成本生产的厚膜工艺。

---

 四、前沿发展

- 混合工艺：旋涂+刮涂结合，如先旋涂底层再刮涂顶层，平衡均匀性与成本。

- 智能化控制：通过注射泵精准调控墨水流量（0.1 nL/s-10 mL/s），实现动态涂布。

如需进一步了解具体参数（如电场强度、溶剂配比）或案例细节，可参考相关工艺手册或实验数据。
