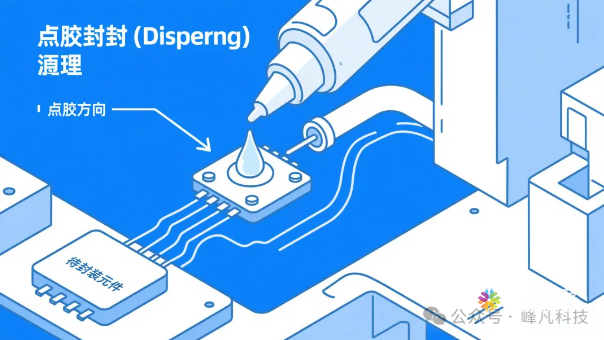

荧光粉墨水点胶封装(Dispensing)技术是一种通过精准控制荧光粉墨水的涂覆形貌、厚度和分布,以优化LED器件光学性能的关键工艺。该技术结合流体力学、材料科学和自动化控制,解决了传统封装中荧光粉沉降不均、热稳定性差和色温漂移等问题。以下从核心技术、材料优化、工艺创新及发展趋势等方面进行综合介绍:
---
一、核心技术分类与特点
1. 电流体喷墨打印(EHD Printing)
- 技术优势:
- 利用电场力形成微射流,液滴体积可低至飞升级(fL),分辨率达亚微米级(<1 μm),适合复杂图案(如微透镜阵列)的高精度打印;
- 兼容高粘度墨水(1~10,000 cP),适用于含大颗粒荧光粉的硅胶体系;
- 支持动态调整电场强度和喷距(如1~5 mm),减少咖啡环效应。
- 应用场景:Micro-LED显示、高显色指数照明(CRI>90)。
2. 旋涂法(Spin Coating)
- 技术特点:
- 批量生产大面积均匀薄膜,膜厚通过转速调控(0.3~1.4 mm);
- 结合微透镜阵列模具提升出光均匀性,添加硅胶或PMMA隔热层降低芯片热影响;
- 适用性:远程封装结构(如多层荧光膜+透明介质层),适用于车载照明和柔性显示。
3. 丝网印刷(Screen Printing)
- 工艺优势:
- 低成本、高效率,适合大颗粒荧光粉(17~30 μm)的厚膜封装;
- 需优化网版孔径(粒径≤孔径1/3)以防止堵塞。
- 典型应用:COB模组、SMD 5050等大功率LED封装。
---
二、材料分散与光学性能优化
1. 分散稳定性提升
- 纳米化处理:采用粒径20 nm的纳米荧光粉减少沉降,增强抗紫外老化性能;
- 溶剂体系:
- 高粘度硅胶(如PDMS)搭配气相二氧化硅防沉淀剂;
- 水性体系使用丙烯酸树脂分散剂,确保悬浮均匀性;
- 分层涂覆:红/绿/蓝荧光粉分区域打印,避免光吸收干扰。
2. 光学匹配策略
- 粒径选择:
- 小颗粒(8~13 μm)用于高精度封装(如SMD 3528),良率高但光效略低;
- 大颗粒(17~25 μm)适合大功率场景(如COB),需高剪切分散防团聚;
- 热隔离设计:通过硅胶层隔离芯片与荧光粉,降低热传导导致的光衰。
---
三、工艺创新与智能化控制
1. 防沉降与均匀性控制
- 动态搅拌系统:采用表面光滑的弧形搅拌叶,避免荧光粉结构破坏,结合分散网二次分散团聚颗粒;
- 冷冻涂敷工艺:混合胶体冷冻至-20℃后点胶,减少流动性和热不平衡导致的沉降。
2. 智能化参数调控
- 机器视觉集成:通过激光传感器实时定位LED基板,结合AI算法优化喷涂路径和流量;
- 动态补偿技术:晶旭半导体专利技术,实时调整胶体流量、固化时间及施胶角度,适应环境变化。
3. 固化工艺优化
- 光固化技术:优先采用UV LED固化,减少热应力对荧光粉的损伤;
- 高温快速固化:130~170℃烤箱固化50~70分钟,提升效率并降低黄变风险。
---
四、典型应用与效果
1. 高显色照明:
- 电流体喷印红/绿分层荧光膜,光效提升20%,显色指数>90;
2. 柔性显示:
- 旋涂50 nm荧光粉墨水于PET基板,实现超薄均匀发光层(厚度<0.1 mm);
3. 防伪印刷:
- 电喷雾隐形荧光粉结合微透镜阵列,增强隐蔽性与检测精度。
---
五、技术挑战与发展趋势
1. 当前挑战
- 微米级精度:Micro-LED要求荧光点尺寸<50 μm,现有技术稳定性不足;
- 热管理:大功率LED芯片温度>120℃时,荧光粉光衰加速,需强化散热路径设计。
2. 未来方向
- 高精度多材料集成:开发多喷头EHD设备,支持红/绿/蓝荧光粉同步打印;
- 绿色环保工艺:推广水性荧光墨水及低VOC固化技术;
- AI全流程优化:结合深度学习预测胶体流变特性,实现自适应参数调整。
---
总结
荧光粉墨水点胶封装技术通过精密材料设计、工艺创新及智能化升级,显著提升了LED器件的光效、均匀性和可靠性。随着Micro-LED和柔性显示的快速发展,电流体喷墨和旋涂技术将成为主流,而智能化与环保化将是未来核心竞争方向。晶旭半导体等企业的专利技术及机器视觉集成方案已为行业提供了重要参考,推动该技术向更高精度和更低成本演进。
