纳米氟化物荧光粉在MicroLED中的应用分析（截至2025年4月）

 一、关键技术突破与核心优势

1. 高效红光发射与色域扩展

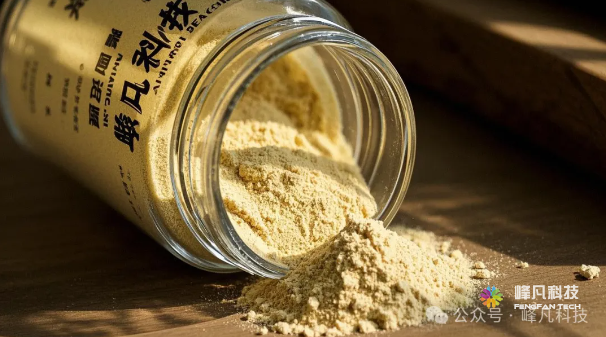

   - 以K₂SiF₆:Mn⁴⁺（KSF）为代表的氟化物荧光粉，凭借窄半高宽（FWHM<10nm）和高量子效率（IQE>70%），成为MicroLED实现广色域（>120% NTSC）的核心材料。例如，峰凡科技的纳米KSF荧光粉通过粒径控制（<60nm）和表面钝化技术，外量子效率达>24%，适配MicroLED芯片的微米级像素需求。

   - 新型材料如Cs-Ba-SiF₆:Mn⁴⁺通过熔盐法合成，在423K高温下发光强度保持率>90%，解决了传统材料热稳定性不足导致的色坐标偏移问题。

2. 纳米级尺寸适配微米像素

   - MicroLED芯片尺寸需小于50μm，要求荧光粉颗粒控制在亚微米级（<0.2μm）。兰州大学王育华团队通过无HF微波辅助合成法，制备出平均粒径0.19μm的KSF荧光粉，并实现89.3%的IQE，满足颜色转换层的均匀涂覆需求。

   - 三安光电开发的荧光粉薄膜转印技术，实现纳米KSF红粉与GaN蓝光芯片的精准耦合，色域覆盖达NTSC 120%。

 二、应用场景与产业化进展

1. 全彩显示技术

   - 纳米KSF荧光粉已用于MicroLED背光模组（厚度<0.1mm），结合量子点绿光材料，可覆盖90% Rec.2020色域标准。峰凡科技的产品在700mA驱动电流下光衰仅15.6%，封装良率达98%。

   - 湖南师范大学团队开发的KAlF:Mn纳米晶，通过Mg电荷补偿与金纳米棒等离子体效应协同作用，将外量子效率从14.2%提升至18.05%，显著提高红光转换效率。

2. 近红外与多功能集成

   - Cr³⁌掺杂氟化物（如NaGaF₆:Cr³⁺）在近红外pc-LED中表现突出，华南理工大学张勤远团队开发的材料实现774nm发射峰，输出功率达974.12mW，应用于医疗成像与信息加密。

   - 清华大学开发的NaYF₄:Yb/Er@NaGdF₄核壳结构纳米颗粒，兼具上转换发光与磁共振成像功能，拓展了MicroLED在生物医学领域的应用场景。

 三、挑战与优化方向

1. 稳定性瓶颈

   - 氟化物荧光粉易受潮水解（如传统KSF在RH60%环境下500小时即黄变），需通过表面包覆（硅烷/Al₂O₃）或钝化处理提升耐湿性。峰凡科技的硅烷包覆技术使纳米KSF在RH85%环境下1000小时无衰减。

   - 高温光衰问题仍存：传统材料在200℃/500小时光衰>10%，而纳米KSF通过结构优化（如D50粒径60-100nm）将250℃/1000小时光衰控制在<3%。

2. 环保与成本压力

   - 传统合成依赖高毒性HF，兰州大学的无HF微波辅助法虽降低污染，但量产成本仍比传统工艺高30%-50%。

   - 镉替代技术（如Ce/Tb掺杂）使材料成本增加40%，需通过回收技术（稀土荧光粉回收率85%）缓解资源依赖。

 四、未来技术趋势

1. AI与材料设计融合

   - 哈佛“材料基因组”计划加速新型氟化物体系开发，如钙钛矿-氟化物杂化材料，通过机器学习优化掺杂比例与包覆层厚度。

   - 复合包覆体系（如SiO₂@GQDs）成为趋势，兼顾耐湿性、抗氧化与抗辐射性能。

2. 生物合成与绿色工艺

   - 探索微生物介导的荧光粉制备（如硫还原菌沉积纳米颗粒），降低化学污染并提升粒径均一性。

   - 南京工业大学开发的CsSnF₃:Mn荧光粉采用离子液体溶剂，实现无HF绿色合成，发光效率达88%。

总结

纳米氟化物荧光粉凭借窄发射、高稳定性及适配微米级像素的优势，成为MicroLED实现全彩显示的核心材料。尽管面临环保性与成本挑战，通过AI设计、复合包覆及生物合成等技术创新，未来有望在显示、医疗、通信等领域进一步突破国际技术壁垒。
