全彩化方案谁更强？对比三色芯片法与荧光色转换层法

 引言

随着MicroLED技术向高分辨率、高色域、低成本方向演进，全彩化方案成为行业竞争的核心焦点。目前主流技术路线包括三色芯片法（RGB芯片巨量转移）和荧光色转换层法（蓝光芯片+荧光材料）。本文重点分析两种方案的技术差异，并探讨基于KSF荧光粉的色转换层法在MicroLED领域的最新进展与应用潜力。

 一、三色芯片法：高难度与高成本的代名词

三色芯片法通过巨量转移技术将红（R）、绿（G）、蓝（B）三色MicroLED芯片集成到同一基板上实现全彩显示，但其技术瓶颈显著：

1. 巨量转移的极限挑战：4K分辨率需转移近2500万颗芯片，转移精度需达±1 μm，良率要求99.9999%以上，而当前量产效率仅约200万片/小时。

2. 材料兼容性问题：红光芯片通常采用AlGaInP材料，但其表面复合速率高，导致发光效率远低于蓝绿光InGaN芯片；“绿隙”现象（绿光波长与效率难以平衡）进一步加剧工艺复杂性。

3. 成本与可靠性：芯片尺寸缩小至10 μm以下时，侧壁损伤和热管理问题显著，制造成本居高不下，仅适用于高端显示市场。

典型案例：JBD采用AlGaInP红光MicroLED实现100万尼特亮度，但红光效率仍不足蓝光的1/5。

 二、荧光色转换层法：KSF荧光粉的技术突围

荧光色转换层法以蓝光/紫光MicroLED为激发源，通过荧光材料（如KSF）实现色彩转换。该方案规避了巨量转移难题，尤其适用于AR/VR等近眼显示场景。

 1. KSF荧光粉的核心优势

- 窄带红光特性：KSF（K₂SiF₆:Mn⁴⁺）被450-460 nm蓝光激发后，发射630-635 nm窄带红光（半峰宽仅3-5 nm），色纯度达NTSC 120%，远超传统氮化物荧光粉。

- 高光效与稳定性：光转换效率达80-85%，耐高温（＞150℃）特性适配MicroLED高功率密度工作环境，寿命超10万小时。

- 工艺兼容性：可通过喷墨打印、光刻技术实现微米级图案化，与MicroLED芯片阵列精准匹配。

 2. 技术方案实现路径

- MiP封装集成：在蓝光MicroLED芯片表面涂覆KSF荧光层，搭配绿色量子点（如Cd-Free QD）或钙钛矿材料，形成RGB三色像素（图1）。

- 混合优化策略：采用“KSF+β-Sialon绿粉”组合，可覆盖95% DCI-P3色域，同时降低成本至传统量子点方案的1/3。

最新突破：湖南大学团队通过光刻工艺实现9.91 mm全彩MicroLED显示屏，最小像元尺寸5 μm，验证了KSF色转换层的微缩化潜力。

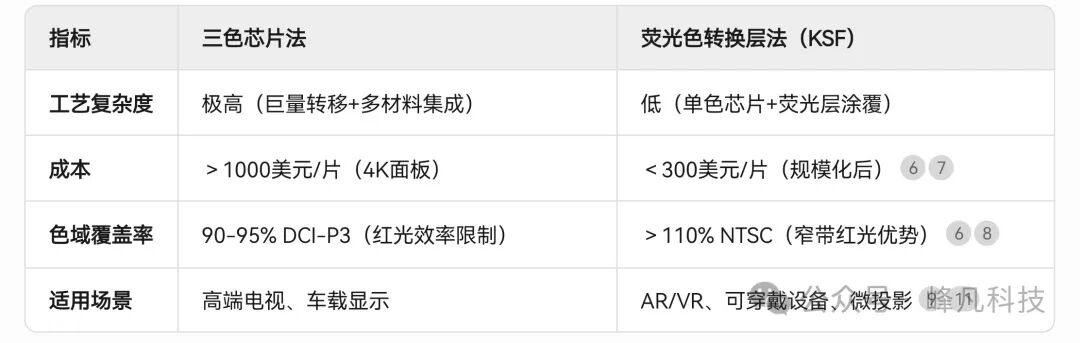

 三、方案对比：成本、性能与商业化前景

核心矛盾：三色芯片法受限于材料物理特性与转移良率，而KSF方案需突破湿度敏感性（需ALD封装保护）和红光波长扩展（需与深红光钙钛矿互补）。

 四、未来趋势：技术融合与产业链协同

1. 材料创新：开发KSF-钙钛矿量子点复合结构，扩展红光至650 nm，覆盖Rec.2020标准。

2. 工艺升级：纳米级KSF荧光薄膜结合巨量转移技术，实现10 μm以下MicroLED全彩集成。

3. 终端驱动：苹果、Meta等巨头加速布局AR眼镜，2028年KSF色转换MicroLED市场规模预计超8亿美元。

 结论

三色芯片法虽在传统显示领域保持性能优势，但荧光色转换层法凭借KSF荧光粉的窄带特性与低成本优势，正成为MicroLED全彩化的主流路径。随着材料稳定性和图案化技术的突破，KSF方案有望在AR/VR、车载显示等场景率先实现商业化落地，重塑显示产业格局。

参考文献：

: 三色芯片法技术瓶颈与巨量转移挑战

: KSF荧光粉特性与商业化应用

: 全彩MicroLED最新研究进展与产业动态
