01
研究背景
在照明和显示领域,蓝光发光二极管(LED)的发现标志着一场革命的开始。通过发光材料(磷光体)将蓝色LED输出的一部分转换为更长波长的光(绿色、黄色、橙子或红色)使得可以实现紧凑且高效的白色光源,其在光谱分布上具有很大的灵活性。用于显示器的K2SiF6:Mn4+(KSF)是一种成功的红色荧光粉。Mn4+离子具有3d3构型,并且在氟化物中,由于电子振动2 E → 4A 2跃迁,它在620 nm附近显示出尖锐的线发射。不幸的是,对于更高功率的应用,KSF是不太合适的,因为宇称和自旋禁戒2 E → 4A 2跃迁的长发射寿命(~10 ms)将转换速率限制为每个Mn4+离子约100光子/s,从而降低了较高光子通量下的外量子产率(EQY)。

02
研究摘要
乌得勒支大学德拜纳米科学研究所Andries Meijerink团队报道了一种新的晶相:六方晶系(K,Rb)SiF6:Mn4+(h-KRSF)的合成。由于较低的局域对称性,在这种新的材料中的Mn4+发射显示出明显的零声子线,这与立方KSF中的Mn4+不同。较低的对称性降低了荧光粉的发光寿命,从而降低了高光子通量下的EQY损失,并且光谱变化也增加了流明输出。随温度变化的发射和寿命测量揭示了一个很高的发光猝灭温度为500 K,类似于KSF。通过测量沉淀物在溶液中随时间的发射光谱,原位研究了h-KRSF的形成机理。最初,形成纳米晶立方KRSF(c-KRSF),其转变成微晶六方沉淀物,其中转变速率随时间呈令人惊讶的指数增加。通过温度依赖性XRD研究了新相的稳定性,并且在加热到200 °C以上的温度时观察到不可逆转变回到立方相。

03
研究内容

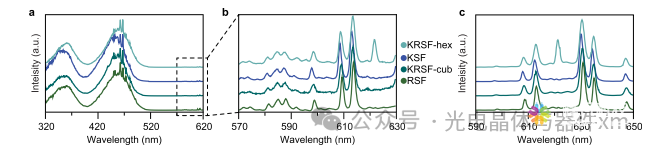

Figure 1.掺杂0.1− 0.5%Mn4+的h-KRSF和立方M2SiF6(M = K和/或Rb)的光致发光激发(PLE)和光致发光(PL)光谱。(a)在λem = 630 nm处记录的PLE光谱显示出两个自旋允许的4A2 →4 T2和4A2 → 4T1激发带,分别以460和360 nm为中心。(b)记录648 nm发射的PLE光谱,显示自旋禁戒、电子振动4A 2 → 2 T1和2E激发线。对于4A 2 → 2 E激发(范围598 - 619 nm)和4A 2 → 2T1激发(570 - 596 nm),多重电子振动激发都是可见的。(c)在450 nm处激发的2 E → 4A 2跃迁的PL光谱。仅对于h-KRSF样品,在激发和发射中,ZPL在621.5 nm处清楚地存在。

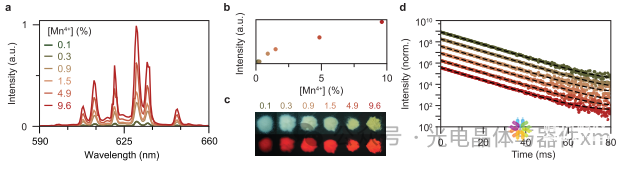

Figure 2.在不同Mn4+掺杂浓度下的h-KRSF的光学性质。(a)不同掺杂浓度的h-KRSF的发射光谱,相对于Si 4+,范围为0.1 - 9.6 mol %(λexc = 450 nm)。所有样品均用BaSO 4稀释10×(重量%)。(b) 图a中发射光谱的积分强度。发射强度与Mn4+的亚线性增加归因于蓝色激发光的吸收饱和。(c) 未稀释的KRSF样品在闪光灯(顶行)和360 nm UV(底行)照射下的照片。(d) 与图a中相同的样品在450 nm纳秒脉冲激发和630 nm发射的PL衰减曲线。为清楚起见,增加了数据集之间的偏移。虚线示出了对实验数据的单指数拟合。

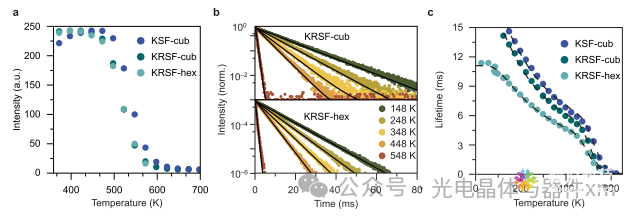

Figure 3.KSF和KRSF的温度依赖性光学性质。(a)立方KSF和掺杂0.1%Mn4+的立方和六方KRSF的积分发射强度作为温度的函数。(b)立方(顶部)和六方(底部)KRSF中Mn4+发射的PL衰减测量,数据的单指数拟合以黑色示出。(c)立方KSF、c-KRSF和h-KRSF中Mn4+发射的发射寿命随温度的变化。所有样品在450 nm激发,并在631 nm(KSF和c-KRSF)或621 nm(hKRSF)记录发光衰减。

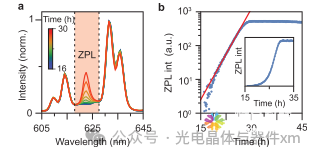

Figure 4 .原位发射光谱测量以跟踪hKRSF:Mn4+形成。(a)在将前体混合物倒入EtOH后16和30小时之间记录发射光谱的选择。在此期间,ZPL强度强烈增加,表明从c-KRSF到h-KRSF的转变。(b)ZPL峰的积分发射强度的对数图,针对16 h前记录的“背景”信号进行校正。积分限值由面板a中的突出显示区域指示。将单一指数函数拟合至混合后16至26小时之间的数据,并以红色绘制。插图显示了线性图中15和35小时之间的校正ZPL强度。

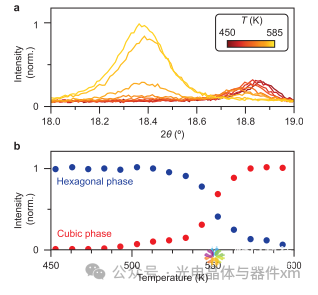

Figure 5 .用随温度变化的XRD测量监测h-KRSF的稳定性。(a)选择在450和585 K之间测量的衍射图。在18.85°处的峰对应于六方相((002)反射),并且在18.4°处的峰对应于立方相((111)反射)。(b)对应于KRSF的六方(蓝色)和立方(红色)相的峰下的积分强度,温度间隔为10 K。注意,为了记录这些衍射图,使用Cu Kα(λKα = 1.5418 λ)X射线源。
Andries Meijerink团队近期发布的文章
1.Understanding enormous redshifts in highly concentrated Mn2+ phosphors (https://doi.org/10.1021/acsami.3c13715)
2.Increasing the Power: Absorption Bleach, Thermal Quenching, and Auger Quenching of the Red-Emitting Phosphor K2TiF6:Mn4+(DOI:10.1002/adom.202202974)
